NÁVOD: KONSTRUKCE „MÍSTNOST V MÍSTNOSTI“

CD / UD PROFILY – POSTUP (STROP → STĚNY)

ZÁKLADNÍ PRINCIP

Konstrukce musí být co nejlépe akusticky oddělená od původní místnosti.
Žádná část nové konstrukce se nesmí pevně dotýkat původních stěn, stropu ani podlahy bez tlumicí vrstvy.

Používejte:

akustickou pásku pod profily
pružné závěsy pro strop
akustický tmel na všechny spáry

NEJDŮLEŽITĚJŠÍ TIPY:

✅ SPRÁVNĚ	❌ ŠPATNĚ
Akustická páska pod UD profily	UD profily přilepené natvrdo
CD profily volně stojící	CD profily přišroubované ke zdi
2 vrstvy protihluk desky s přesazením	1 vrstva protihluk desky
Akustický tmel na spoje	Spoje bez tmelu
Izolovat stěny + strop + podlahu	Izolovat jen stěny
Vzduchová mezera 5 cm u zdi	Izolace přilepená na zeď

POŘADÍ PRACÍ

Vyměření místnosti (laserem)
Montáž obvodového UD profilu pro strop
Montáž rastru CD profilů na stropě
Montáž UD profilů na podlahu a stěny
Montáž CD profilů (stěny)
Vyplnění mezer izolační vatou
Montáž liasovaných akustických desek na rastr jednu vedle druhé
Montáž protihlukových eko desek nebo sádrokartonu (nejprve strop, potom stěny)

1. VYMĚŘENÍ

Určete výšku sníženého stropu (např. 250 cm od podlahy)
Pomocí laseru vyznačte vodorovnou linii po celém obvodu místnosti
Tato linie určuje spodní hranu stropního UD profilu

2. MONTÁŽ STROPU

❓PROČ STROP PŘED STĚNAMI – SHRNUTÍ:

DŮVOD	VYSVĚTLENÍ
Výška stropu určuje vše	Stěnové UD profily musí končit přesně na výšce sníženého stropu
Sádrokarton – pořadí	Stropní SDK/EKO desky se opírají o stěnové desky → strop musí být dřív
Čistší napojení	Stěny překryjí okraj stropních desek = čistší výsledek
Jednodušší práce	Hotový strop = pevný referenční bod pro stěny

2.1 UD PROFIL PO OBVODU

Připevněte UD profil na všechny stěny v úrovni laseru
Pod profil nalepte akustickou pásku
Kotvení cca každých 50 cm

2.2. ZÁVĚSY DO STROPU

Do původního stropu připevněte závěsy (ideálně akustické / pružné)
Rozteč cca 50-60 cm (s lisovanými deskami a eko deskami + SDK je váha stropu na 1 m2 až 21 kg).
pro podrobnější popis a návod mrkněte přímo zde na knauf manuál:

Typy závěsů pro akustiku:

TYP ZÁVĚSU	AKUSTIKA	POUŽITÍ
Pevný závěs (pérovka)	❌ Přenáší vibrace	Běžné místnosti
Pružný závěs (Silent Hanger)	✅ Tlumí vibrace	⭐ Studia, zkušebny
Pérový závěs (Kinetics)	✅✅ Maximální tlumení	⭐⭐ Profesionální studia

2.3. CD PROFILY – HLAVNÍ NOSNÍKY

Do závěsů vložte CD profily
Rozteč max. 60 cm
Profily musí být v rovině

2.4. KŘÍŽOVÝ RASTR

Přidejte kolmé CD profily (co 40-60 cm) pomocí křížových spojek

Osové vzdálenosti CD profilů:

vždy je určuje to, jaký rozměr má pohledová deska, kterou dáváte jako poslední. A tedy tam musí být
osová vzdálenost v syncrhonizaci s rozměrey panelů.

V případě sdádrokartonu:

600mm (60 cm) standard
400 mm (40 cm) → lepší varianta (doporučeno pro 2× SDK nebo vyšší pevnost)

V případě protihlukových eko desek:

400 mm (40 cm)

3. MONTÁŽ STĚN

Provádí se až po dokončení stropního rastru.

3.1. UD PROFIL NA PODLAHU

Vyznačte polohu stěny
Nalepte akustickou pásku
Připevněte UD profil k podlaze

3.2 UD PROFILY NA STROP

Připevněte svislé UD profily na strop
Opět použijte akustickou pásku

3.3 CD PROFILY – SVISLÉ STOJKY

Vložte CD profily mezi podlahový a stropní UD profil
Rozteč 40–60 cm (v případě použití eko desek na finální vrstvě udělejte osovou orzteč co 40 cm)
Profily NESMÍ být kotvené do původní zdi.

DŮLEŽITÉ AKUSTICKÉ DETAILY

Mezi konstrukcí a původní zdí nechte mezeru min. 5 cm
Nikde nesmí být pevný kontakt bez tlumení
Spoje vyplňte akustickým tmelem
Používejte pružné závěsy na strop

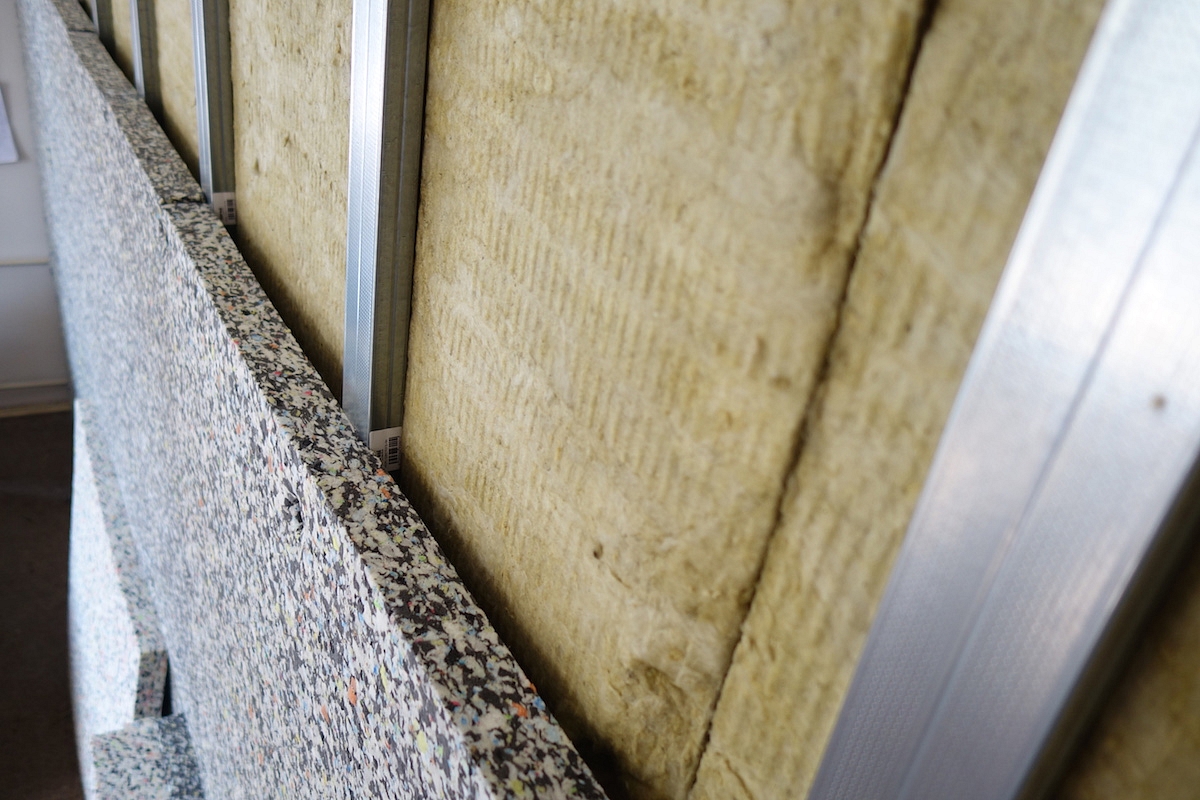

4. IZOLACE DO PROFILOVÉ KONSTRUKCE

Vyplňte konstrukci minerální vatou (min. 40–60 kg/m³)
Izolace nesmí tlačit na profily

5. IZOLACE POD FINÁLNÍ VRSTVU LISOVANOU AKUSTICKOU DESKOU.

V případě low-cost řešení lde tento bod vynechat. Ovšem ochudíte se o nějakých cca 8 dB útlumu navíc.
Kromě toho má lisovaná akustická deska také funkci akustického absorbéru, což zejména v hudebních
místnostech může mít vliv na finální akustiku.

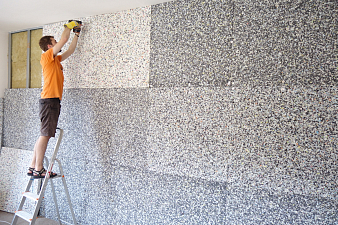

Na rastr našroubujeme lisované akustické desky jednu vedle druhé.
Tiskneme hranu na hranu. To, že rozteč CD profilů neumožňuje rovnoměrné kotvení desek, nevadí.
Kotvíme desky, jak nám to vyjde s maximálním dodržení těsností.
Estetickou stránku zde neřešíme - na lisované desky přijde ještě záklop.
Případné mezery mezi lisovanými deskami vyplníme izolační expanzní pěnou.

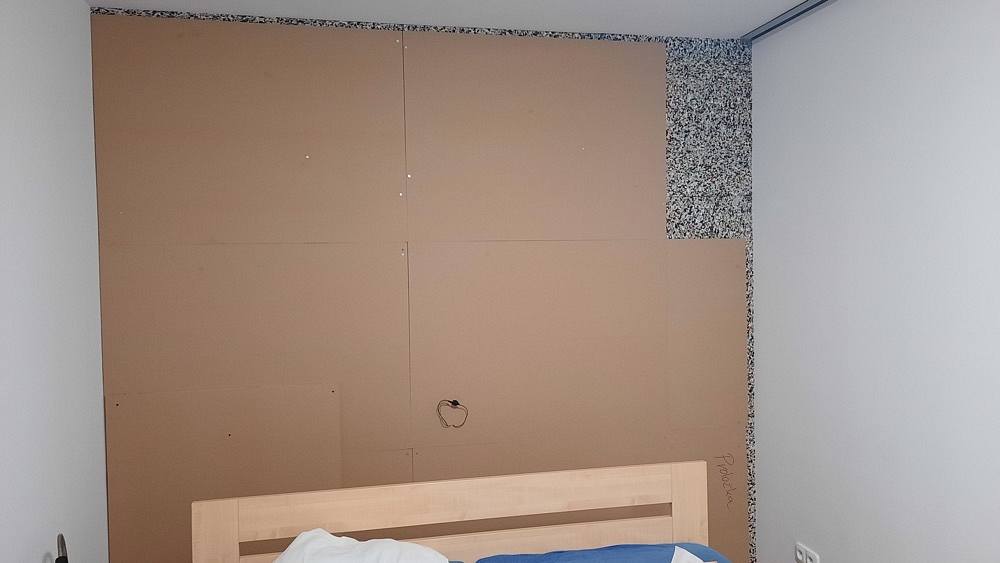

6. ZAKLOPENÍ FINÁLNÍM DESKOVÝM MATERIÁLEM

V úvahu přichází sádrokarton nebo protihlukové eko desky.

Výhody SDK: je nízká cena, snadná dostupnost a příjemnější práce.
Obrovskou nevýhodou je zde ale fakt, že v místnosti se stěnami ze sádrokartonu je hrozná akustika (ozvěna), která se musí řešit.

Výhody PH EKO desky: Mnohem lepší protihlukové i akustické vlastnosti. Zvuk neodrážejí, ale částečně pohlcují
(naopak tedy vylepšují akustiku v pokoji). Také mají vysokou mechanickou odolnost. Lze do nich zavěsit lehčí nábytek.
Nevýhoda: vyšší cena, náročnější na řezání a zapracování.

Materiály lze kombinovat a vrstvit. Největší účinek má dvojí vrstva Eko desky s překrytými spárami. Zároveň nejdražší varianta.

Návod na práci s eko deskami stáhnete zde u produktu.

Pořadí je zásadní:
